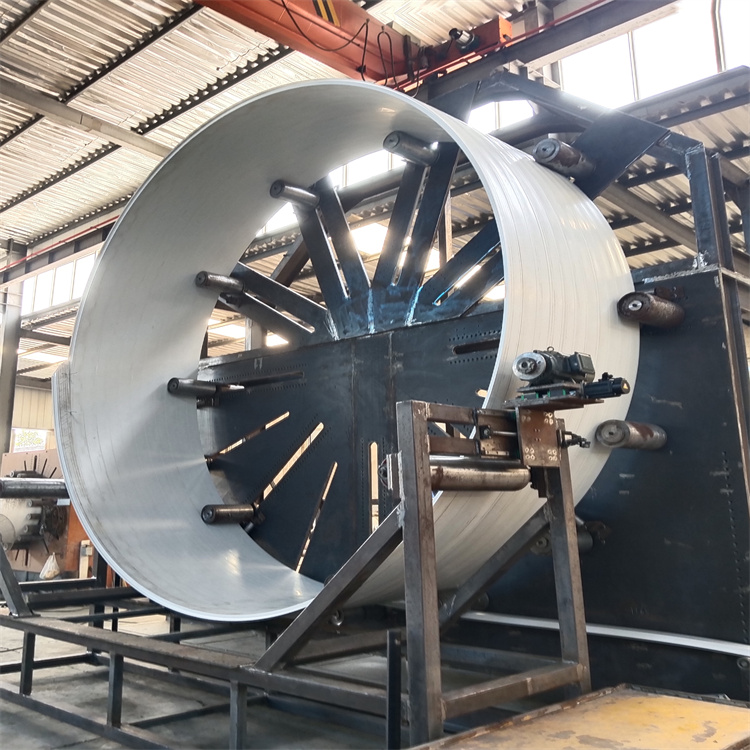

PVC纏繞管設備是一種專門用于生產PVC纏繞管的機械設備。其主要由以下幾個系統組成:
1. 放卷系統:包括放卷架和牽引裝置。放卷架用于放置和支撐PVC原料卷,牽引裝置則負責牽引PVC原料帶,使其平穩進入后續的纏繞過程。
2. 加熱系統:包括加熱器和溫度控制器。加熱器,如電加熱器或紅外線加熱器,用于軟化PVC原料;溫度控制器則精確控制加熱器的溫度,確保PVC原料在適當溫度下軟化。
3. 纏繞裝置:包括纏繞機頭、芯棒和張力控制裝置。纏繞機頭負責將軟化的PVC原料纏繞到芯棒上;芯棒作為纏繞管的內襯;張力控制裝置調節PVC原料的張力,確保纏繞均勻。
4. 冷卻系統:包括冷卻裝置和冷卻水循環系統。冷卻裝置,通常為水冷或風冷,用于快速冷卻和固化纏繞成型的PVC管;如果使用水冷,還需要一套水循環系統。
5. 切割裝置:包括切割機,用于將連續生產的PVC纏繞管切割成所需長度。
6. 電氣控制系統:包括控制系統和傳感器、執行器。控制系統由PLC、觸摸屏或計算機等組成,用于控制整個生產線的運行;傳感器和執行器用于監測設備狀態和執行控制命令。
7. 傳動系統:包括電機、傳動帶/齒輪/鏈條等,用于驅動各個部件的運動。
8. 框架和支撐結構:包括機架和支架,用于支撐整個設備。
9. 安全防護裝置:包括緊急停止按鈕和安全柵欄,保護操作人員免受傷害。
10. 輔助設備:包括料斗或輸送帶,用于輸送成品或廢料;卷繞機,用于卷繞成品PVC纏繞管。
PVC纏繞管設備是一種專用設備,主要由放卷、加熱、纏繞、冷卻、切割等系統組成,通過對PVC原料的加工和處理,完成PVC纏繞管的整個生產過程。該設備結構緊湊,各個部件協同工作,為生產高質量的PVC纏繞管提供了有力保障
